دتکتور بیم متعارفی فایر بیم FireBeamXtra (آشکارسازهای دودی خطی):
دتکتور بیم وسیله ای است که از پرتوی نور مادون قرمز برای تشخیص دود در محیط‌های بزرگ استفاده می کند.
در مواقعی که بخواهیم فضای بزرگ و وسیعی مانند انبار، سالن یک کارخانه و یا سوله را تحت پوشش سیستم اعلام حریق قرار دهیم و یا نصب دتکتورهای معمولی مشکل و یا غیر اقتصادی باشند،از دتکتور بیم (آشکارسازهای دودی خطی) استفاده میشود.
اجزا و نحوه‌ی کارکرد و انواع دتکتورهای بیم:
دتکتور های بیم دارای یک قسمت فرستنده (TX) هستند که اشعه‌ای به سمت گیرنده (RX) می‌فرستد.
نحوه عملکرد بیم دتکتور (دتکتور دودی خطی) به صورت زیر است
اشعه مادون قرمز توسط فرستنده ارسال می شود و گیرنده این اشعه را مجدد به سمت فرستنده بازتاب می دهد
تواماً بین فرستنده و گیرنده تبادل اشعه مادون قرمز صورت می گیرد.
حال هرگاه حریقی در تصرف رخ دهد سبب کاهش کیفیت اشعه مادون قرمز میشود و بسته به تنظیمات سطح حساسیت دتکتور بیم،وضعیت هشدار مشخص می گردد.
بیم دتکتورها در دو نوع بیم دتکتوررفلکتوری و بیم دتکتور 2تایی فرستنده گیرنده تولید شده اند.
-در نوع فرستنده گیرنده،دتکتور دارای یک فرستنده و گیرنده ی جدا هستند.
فرستنده اشعه مادون قرمز را با کیفیت مشخصی به گیرنده ارسال میکند.بر اساس کیفیتی ک گیرنده اشعه قرمز را دریافت میکند 3 حالت حریق، خطا و حالت عادی برای سیستم را مشخص میکند.
پس در این نوع دتکتور بین کارکرد و پردازش بر اساس کیفیت سیگنال ارسالی است.
لذا بایستی فرستنده و گیرنده دقیقا روبه روی یکدیگر نصب گردند
-در نوع رفلکتور، فرستنده وگیرنده در یک سمت ، و رفلکتور(انعکاس دهنده) در سمت دیگر تصرف قرار میگیرد
در نوع رفلکتوری نیازی نیست که در دو طرف تصرف کابل کشی صورت گیرد.
لذا در هزینه های کابل کشی صرفه جویی شده میشود.

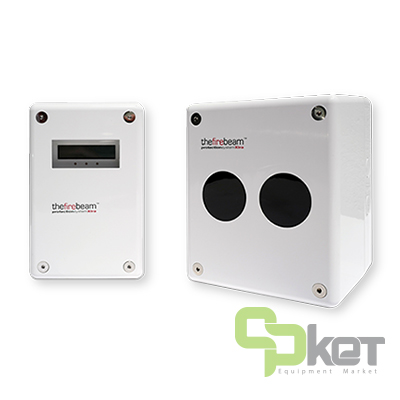

پکیج استاندارد بیم دتکتورهای Firebeam از موارد زیر تشکیل شده است :
- هد بیم دتکتور
- کنترلر
- یک عدد رفلکتور
توضیحات تخصصی:
دتکتور بیم متعارفی فایربیم FireBeamXtra از برند انگلیسی فایربیم(Fire Beam) واز نوع رفلکتور است.
می‌تواند فضایی به پهنای ۱۵ متر و به طول ۵ الی ۱۰۰ متر را بسته به برند انتخابی تحت پوشش خود قرار دهد.
این دتکتور مجهز به یک استپ موتور بوده و می‌تواند در ابتدای نصب بطور خودكار بهترين محل قرار گرفتن رفلكتور بر روی ديوار مقابل را تشخيص دهد و بسرعت قابل راه اندازی هستند
پس از نصب نیز در صورت احتياج به تنظيم مجدد اين كار از طريق كنترل كننده ديجيتالی كه در ارتفاع قابل دسترسی قرار دارد براحتی قابل انجام است
فایربیم با استفاده از موتورهای تعبیه شده در قسمت هد ، به سادگی ، مطمئن و کاملا دقیق align میشود..
فایربیم به طور پیوسته کوچکترین حرکت محل نصب را پایش کرده و به صورت اتوماتیک ارتباط هد را با رفلکتور تنظیم و تصحیح میکند.
مزایا:
از دیگر مزیت های استفاده از دتکتور بیم فایر بیم میتوان موارد زبر را نام برد
بسیار کم مصرف
درجه حفاظت IP65(فایربیم را میتوان در محیط های مرطوب و یا محیط هایی که امکان خیس شدن در آنها وجود دارد نیز استفاده نمود)
تمیز کردن آسان لنزها (سطح این لنز ها که در یک محفظه ضدآب قرار گرفته اند)
به لحاظ اقتصادی استفاده از بیم دتکتورهای فایر بیم از دتکتورهای مکنده هوا و دتکتورهای نقطه‌ای به صرفه‌تر هستند.
دتکتور بیم متعارفی FireBeamXtra و دیگر محصولات فایربیم درسامانه تخصصی کیوپیکت (qpket) قابل مشاهده و بررسی و استعلام هستند.
